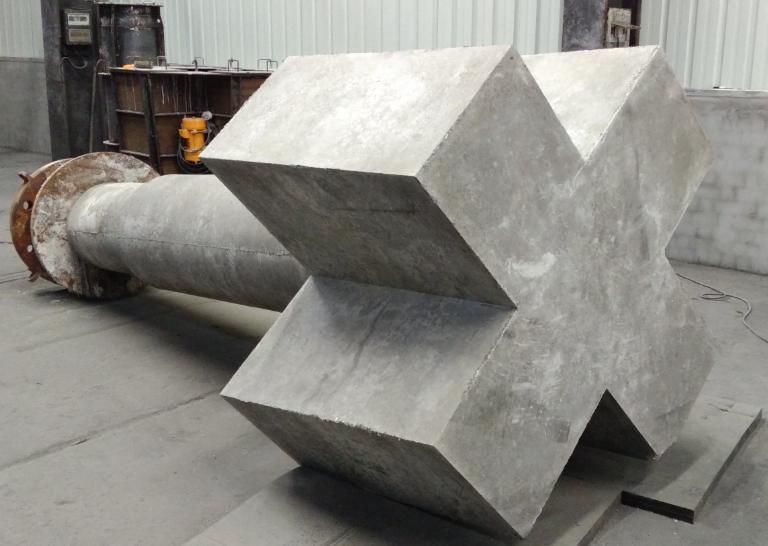

KR脱硫搅拌头浇注料

KR脱硫搅拌头浇注料

KR脱硫工艺与搅拌头的工作环境

KR（Kambara Reactor）机械搅拌脱硫是把耐火浇注料整体成型的十字形搅拌头浸入铁水包熔池一定深度，借其旋转产生的漩涡，将称量好的CaO基脱硫粉剂卷入铁水，使脱硫剂与铁水充分接触反应，达到脱硫目的。搅拌头外衬浇注料直接接触约1300–1450℃的高温铁水，同时承受铁水与脱硫渣的化学侵蚀、旋转过程中的机械冲刷，以及逐炉浸入、提出带来的急冷急热循环，使用条件十分苛刻。

搅拌头浇注料的失效模式

1. 热震开裂：铁水与空气温差大，衬体表面产生拉应力裂纹，裂纹扩展后引发结构剥落。
2. 渣铁侵蚀：CaO基脱硫渣和铁水对浇注料基质产生化学溶解，搅拌叶片棱角部位侵蚀最快。
3. 机械磨损：铁水旋流对叶片表面的冲刷磨蚀使衬层逐渐减薄。
4. 金属芯与衬体热膨胀失配：钢结构与浇注料热膨胀系数差异大，结合界面应力集中，易沿铆固件产生裂纹甚至烧蚀。

莫来石刚玉质浇注料的选材设计

KR搅拌头浇注料以板状刚玉与莫来石颗粒为骨料：刚玉提供耐侵蚀、耐磨的高温骨架，莫来石改善抗热震性能；基质引入活性氧化铝微粉与硅微粉实现低水泥化，减少CaO引入量以提升高温性能；通过优化颗粒级配与外加剂用量，获得低加水量、高致密度、强度发展快的材料体系。整体振动浇注成型，烘烤后与金属芯形成可靠结合。

施工与烘烤要点

搅拌头采用振动浇注整体成型，带模养护后脱模，自然干燥后按升温曲线缓慢烘烤至1100℃以上再上线使用。烘烤阶段必须控制升温速率，避免水分快速汽化导致衬体爆裂；上线初期建议先在低转速下适应性运转，再逐步进入正常脱硫节奏。

河南嵩瑞新型耐材有限公司可按不同吨位铁水包与搅拌器结构提供配方定制，并配套现场施工指导。

• 耐铁水与脱硫渣侵蚀：莫来石-刚玉骨料体系抵抗CaO基渣与高温铁水的化学侵蚀。
• 抗急冷急热：逐炉浸入提出温差大，材料抗热震、不易开裂剥落。
• 高强度高致密：低水泥结合、颗粒级配优化，常温与高温强度高。
• 整体浇注成型：与金属芯铆固件锚固结合，整体性好。
• 使用寿命稳定：缓解热应力集中，减少局部破损，寿命长。
• 配方可定制：按铁水包吨位与搅拌器结构调整骨料与结合体系。

• KR铁水脱硫搅拌头外衬整体浇注。
• 搅拌叶片与轴部保护层。
• 铁水预处理脱硫工位耐材配套。
• 搅拌头热修补与局部挖补。
• 配合风冷管结构的搅拌器整体成型。
