铁水包浇注料

铁水包浇注料

铁水包的工作环境：三重作用叠加

铁水包包衬的实际损耗来自三个方向。第一是热震：空包状态下的包衬表面可能降到 200℃ 以下，铁水一兑入，表面瞬间被加热到 1300℃ 以上，温差超过 1000℃；第二是渣蚀：铁水表面覆盖的高炉渣、脱硫渣含有 CaO 和 FeO，与浇注料中的 SiO2 反应生成低熔点相，导致表面逐层溶解；第三是机械冲刷：兑铁和倒铁时铁水流股的冲击，加上渣线区渣壳的反复粘挂与脱落，会不断撕裂已经脆化的表面层。

包壁蚀损的三个阶段

铁水包包壁的损坏通常是"溶解—渗透—剥落"的循环。高温铁水与渣首先溶解浇注料表面的结合相和细颗粒，使表面变得粗糙；随后铁水沿气孔向内部渗透，在砖体内部形成变温层；当内部形成的新生矿物与原始结构热膨胀系数不一致，剥落就发生了。这也是为什么仅靠提高 Al2O3 含量并不能无限延长寿命——气孔率和基质设计同样关键。

低水泥浇注料的设计：骨料、微粉与结合剂

铁水包浇注料常用的方案是低水泥浇注料（LCC）。骨料端，Al2O3 含量在 60%–85% 之间按渣线侵蚀程度取舍，粗颗粒选择致密高铝矾土或刚玉，控制颗粒级配使堆积密度最大化，减少结合剂用量产生的气孔。基质端，超细粉（微硅粉与活性氧化铝微粉）在 1300℃ 左右发生莫来石化反应，生成针状莫来石网络，把基质"锁"在一起，这是低水泥浇注料高温强度与抗渣性的核心来源。结合剂用铝酸钙水泥，加入量通常控制在 3%–6%，既保证早期强度，又避免过多的 CaO 降低抗渣性。

渣线区与包底：两处需要差异化设计的位置

渣线区是铁水包寿命的短板。脱硫铁水渣碱度变化大，渣线料需要更高的抗渣侵蚀能力，常见做法是提高 Al2O3 并加入少量 Cr2O3 或尖晶石，牺牲部分抗热震性换取渣蚀速率下降。包底则是另一套逻辑：包底长期与铁水接触、散热条件差，更看重抗渗透与整体稳定性，采用加厚整体浇注结构，配合包底透气砖区域的分区浇注，避免不同材质接缝成为薄弱点。

施工与烘烤：决定寿命的最后一环

铁水包浇注料对施工的要求集中在三点：加水量、振捣时间和烘烤曲线。加水量超过推荐值 0.5% 以上，气孔率会明显上升，渣蚀和渗透随之加快；振捣不足则会在边角区留下蜂窝状缺陷。烘烤方面，低水泥浇注料在 110℃ 和 350℃ 附近有两次脱水和相变峰，升温过快会导致爆裂，建议按 25℃/h 左右的速率控制到 600℃，保温后再升到使用温度。实际应用中许多"浇注料寿命短"的问题，相当比例出在烘烤阶段而非材料本身。

常见问题

问：铁水包浇注料为什么会出现大面积剥落而不是均匀变薄？
答：大面积剥落通常不是渣蚀造成，而是结构剥落。诱因包括烘烤过快产生内部蒸汽压、浇注接缝未处理导致的分层、以及多次热震后表面层与基体脱粘。均匀变薄才是正常的渣蚀磨损。

问：粘渣严重时，用浇注料还是涂抹料修补？
答：局部小面积粘渣和蚀损可以用同材质涂抹料快速修补，但修补料与旧衬的材质必须匹配，且修补区要清理浮渣、做好表面处理，否则修补层容易整体脱落。大范围损坏应整包重浇。

问：铁水包浇注料的 Al2O3 含量是不是越高越好？
答：不是。Al2O3 提高带来更好的抗渣性，但刚玉的热膨胀系数大，抗热震性会下降，铁水包频繁空包冷热交替，纯高铝料反而更容易剥落。60%–85% 区间内按实际渣温和渣碱度选择，必要时搭配尖晶石改善热震。

• 抗渣蚀：渣线区配方耐铁水渣与脱硫渣侵蚀，蚀损速率低。
• 抗热震：适应空包—兑铁冷热交替，不易开裂剥落。
• 低水泥结合：基质莫来石化，高温强度高、结构稳定。
• 整体浇注：包壁包底整体成型，接缝少、抗渗透。
• 配方可调：按渣线与包况选择 Al₂O₃ 60%–85%。
• 施工性好：低加水量、易振捣，边角密实。

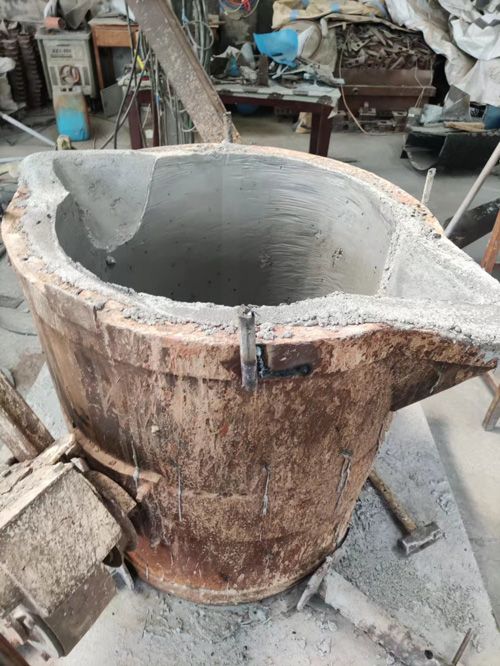

• 铁水包包壁与包底整体浇注。
• 铁水包渣线区衬体。
• 兑铁冲击区加强衬。
• 铁水包热修补与局部挖补。
• 混铁炉、鱼雷罐配套浇注料。
